Иллюстрации

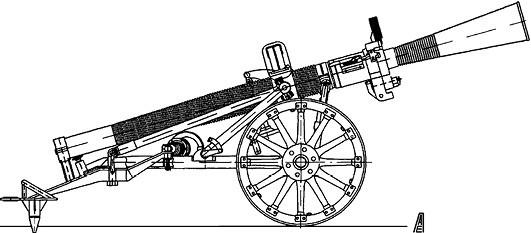

Сх. 1. Батальонная пушка Курчевского в боевом положении.

(Рис. А. Лютова)

Сх. 2. Батальонная пушка Курчевского в походном положении.

(Рис. А. Лютова)

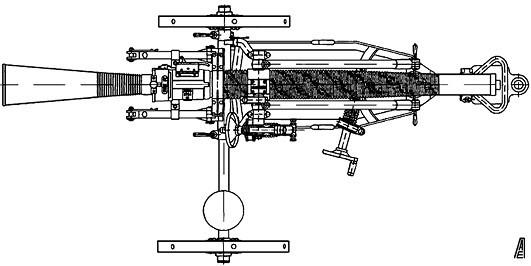

Сх. 3. Батальонная пушка Курчевского. Вид сверху. (Рис. А. Лютова)

Сх. 4. Легкий двухбашенный танк Т-26 с 76-мм безоткатной пушкой Курчевского. (Рис. А. Лютова)

Сх. 5. 76-мм катерная пушка Курчевского. (КПК)

(Рис. А. Лютова)

Сх. 6. Торпедный катер Г-5 8-й серии с 76-мм ДРП Курчевского

Сх. 7. Торпедный катер Г-5 8-й серии с 102-мм ДРП Курчевского

Сх. 8. 152-мм ДРП Курчевского на торпедном катере типа Г-5 9-й серии

Сх. 9. Самолет И-Z, вооруженный двумя 76-мм пушками АПК-4. («Авиамастер» № 3/2002)

Сх. 10. Самолет И-12 (АНТ-23), вооруженный двумя 76-мм пушками АПК-4. (Чертеж М.А. Маслова)

Сх. 11. Проект летающего танка под мотор М-17.

Инженер-конструктор А.Н. Рафаэлянц. 1932 г.

Сх. 12. Летающий танк. Вид сбоку

Сх. 13. Летающий танк. Вид спереди

Сх. 14. Подкалиберные снаряды с различными типами поддонов: 1. Тиммерганса. 2. Шенкля. 3. Лоренца

Сх. 16. Полигональный 190-мм снаряд

Сх. 17. Внешний вид снаряда с особо глубокой, до 25 %, нарезкой. (Рис. А. Лютова)

Сх. 15. Снаряды, которые испытывались на Волковом поле с 1863 г. по 1875 г. и были отвергнуты Артиллерийским комитетом из-за неудачных и неустранимых конструктивных решений:

1. Полигональный Витворта. 2. С полигональными нарезами. 3. С центрирующим и ведущим поясками. 4. С готовыми выступами системы Армстронга.

Сх. 18. Разрез глубокой нарезки. (Рис. А. Лютова)

М.Н. Тухачевский

Сверхмалая подводная лодка Остехбюро в Феодосии

АНТ-22. Эта гигантская «летающая лодка» должна была стать носителем сверхмалых подводных лодок Остехбюро

АНТ-22 в полете

Радиоуправляемый катер.

(Трофейный британский катер фирмы «Торникдорфт»)

Танк управления телемеханической группой

Леонид Курчевский на автомобиле с 152-мм безоткатной пушкой своей конструкции

К.Е. Ворошилов и Г.К. Орджоникидзе (оба в центре) во время посещения авиазавода № 39. Слева от них в комбинезоне — Л.В. Курчевский, справа (спиной) — А.Н. Туполев

36-мм ДРП-4 БМ

37-мм ружье Курчевского большой мощности (сопло)

76-мм легкая мортира Курчевского

76-мм батальонная пушка Курчевского на маневрах. 1935 г.

76-мм мотоциклетная пушка Курчевского

Танк Т-26, вооруженный пушкой Курчевского

Испытания 76-мм катерной пушки Курчевского на тральщике

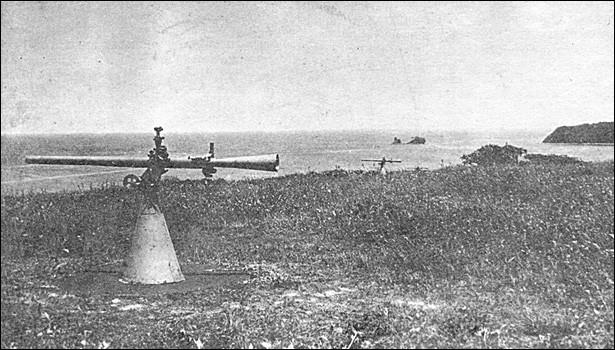

Испытания 76-мм катерной пушки Курчевского на о. Русский

305-мм ДРП Курчевского на эсминце «Карл Маркс»

Испытания 305-мм системы «К» на эсминце «Энгельс» 22–26 сентября 1934 г.: 305-мм ДРП Курчевского, размещенная на левом борту

Заряжание 305-мм ДРП: посылка в ствол картуза с пороховым зарядом

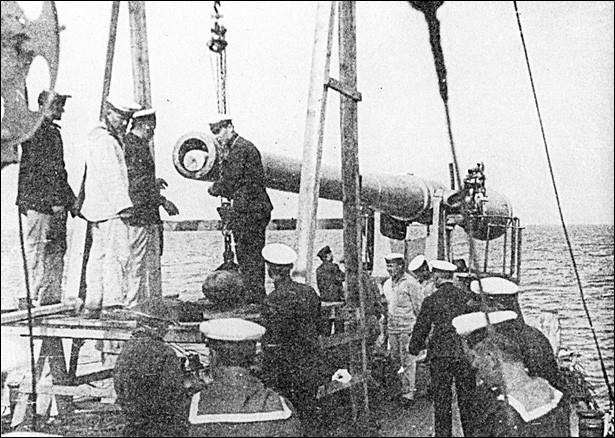

Подача 305-мм снаряда с помощью талей

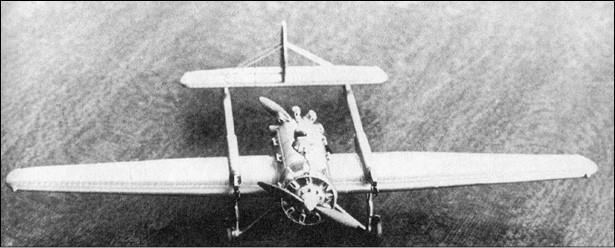

Серийный истребитель И-Z с пушками АПК

Опытный истребитель И-12, вооруженный 76-мм пушками АПК-5

76-мм авиационная пушка Курчевского АПК-4

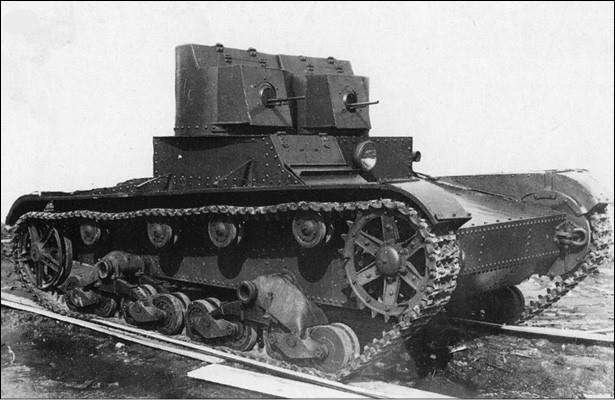

Танк Т-26 в двухбашенном варианте

Польский «Виккерс» 7ТР

Конструктор Джон Кристи демонстрирует свой танк

76-мм пушка длиной 100 клб, переделанная в «экстрадальнее орудие» из пушки Кане

Корпуса 76-мм нарезных полигональных опытных снарядов, применявшихся для проведения опытных стрельб в 1932–1934 гг.

Торпедный катер типа Г-5

Торпедный катер S-19. 1938 г.

76-мм полууниверсальная система Ф-20 (А-51)

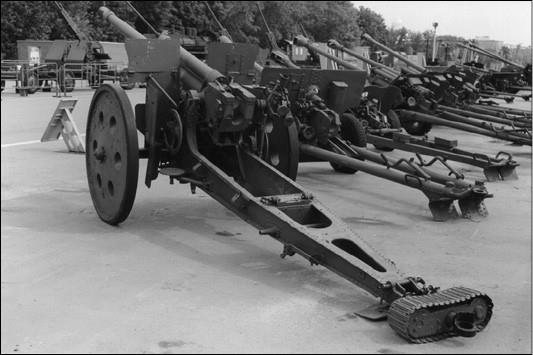

Хоботовая гусеница 76-мм полууниверсальной пушки Ф-20
